Учимся паять

Здравствуйте дорогие читатели моего блога. Давно я не радовал вас новыми постами. И вот как раз сегодня выкладываю статью про то как лучше начать учиться паять.

Рано или поздно перед вами встанет задача что то спаять. Если вы не разу этого не делали, то перед вами встанет серьёзная задача. Проблема пайки появляется не только у новичков, которым пришлось столкнуться с ремонтом электроники (например, на бытовом уровне), но и начинающих робототехников и радиолюбитилей.

Современная образовательная робототехника и направления по радиотехнике опирается на методическую базу, которая исключает или сводит к минимуму процесс пайки, так как являются образовательными наборами — конструкторами. Данные наборы содержат специальные крепёжные элементы для быстрого прототипирования.

Но если собранный проект использовать в реальных условиях, факторы которого могут оказаться агрессивными по отношению к конструкции, то он не сможет прослужить достаточно долго и разрушится.

Поэтому так важна надёжность крепления. Пайка — один из способов закрепить электрическую схему надёжно. Данный способ проверен десятилетиями и зарекомендовал себя.

С чего же нужно начать, для того чтобы научиться паять?

1. Подбор оборудования.

На многих видео или статьях начинающему пайщику предлагают использовать любое паяльное оборудование. Чем «хардкорнее» оно будет, тем лучше. Многих детей учат паять сразу с использования грубого паяльника с медным жалом диаметра 5-8 мм.

Недостатки:
Данный паяльник очень грубый и не удобен для новичка, и, особенно, для детской руки . Нет регуляции температуры жала. Держатели под него не предназначены, необходимо делать кустарным способом. Высокая вероятность получить термический ожог.

Достоинства:
Такой паяльник прослужит долго. Сломать его трудно

Для начинающих и, в особенности, детей я рекомендую использовать всё таки паяльную станцию.

Достоинства:
Паяльник соединён с устройством регулирования температуры, на котором есть специальный держатель. Паяльник всегда покрыт удобным не скользящим материалом с плохой теплопроводностью. Жало у таких паяльников варьируется от 1 до 5 мм. Паяльная станция снабжена средством по очистки жала от накипи. Особый плюс — это регулирование температуры нагревания жала. В основном это от 0 до 450 градусов Цельсия.

Недостатки:
Жала данных паяльников очень чувствительны к механическим воздействиям. В отличии от старых паяльников, данный жала не счищаются напильником, а только исключительно специальной губкой.

Многие электронные компоненты имеют контакты покрытые коррозией или какими то веществами: краска, смазочные вещества, налёт, накипь и т.д. И данные детали плохо спаиваются.
Поэтому тут необходимы инструменты и вещества для очищения контактов:
— инструменты для снятия изоляции и напильники
— флюсы, паяльные кислоты и им подобные вещества

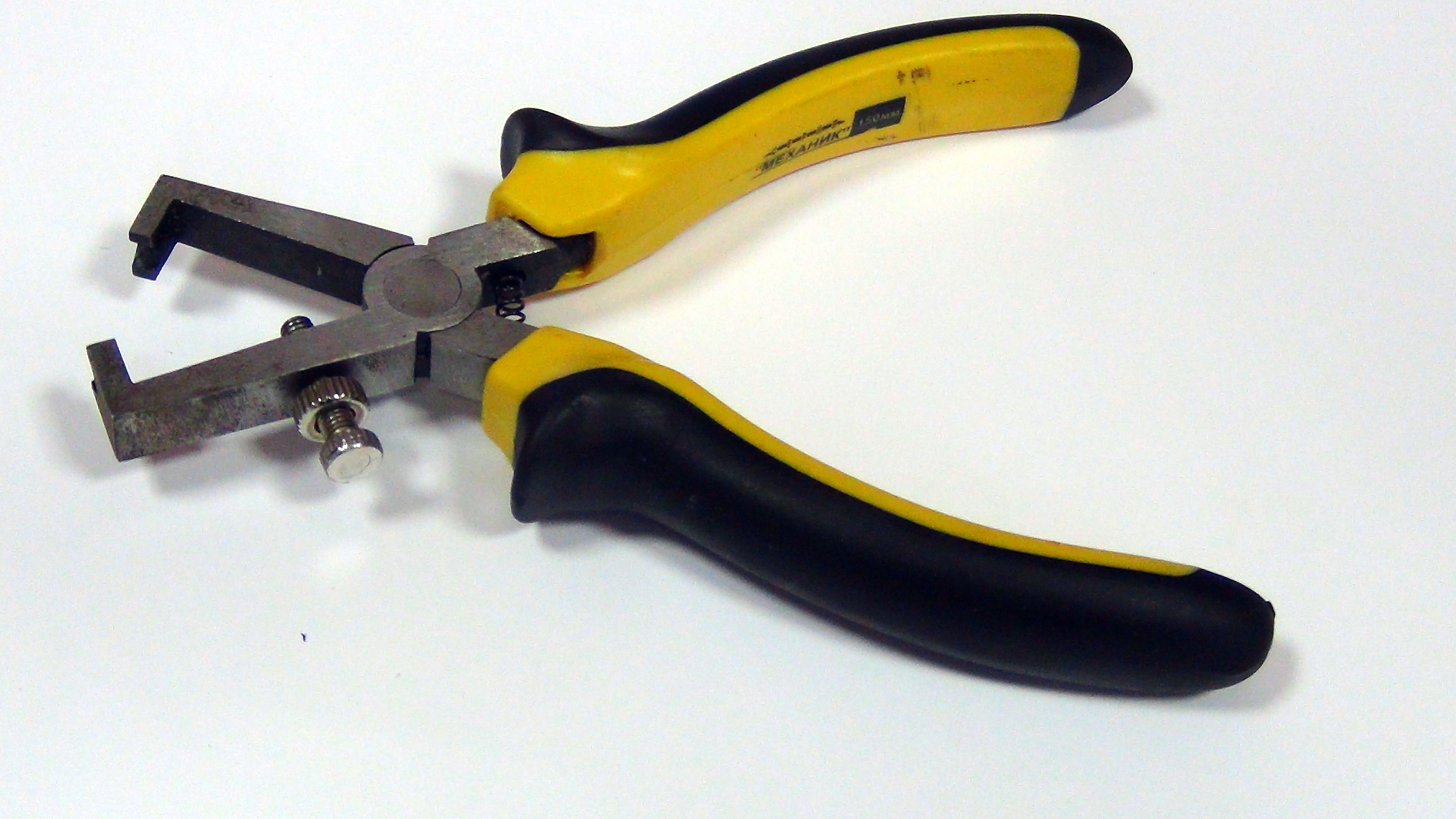

Инструмент для снятия изоляции с проводов

Для того чтобы обрезать или откусывать провода понадобятся кусачки или бокорезы.

Во время процесса пайки могут возникнуть сложности в удержании контактов элементов, которые вы хотите спаять. Для решения данной проблемы необходимо использовать держатели «Третья рука»

Чтобы избежать лишних проблем с выбором припоя, то рекомендую для начала использовать припой-трубка. Это современный припой, который содержит в себе канифоль, что улучшает его захват жалом паяльника.

После пайки, все спаенные контакты лучше протереть, удалив лишний флюс или паяльную кислоту.

Процедура пайки такая:
— очистить контакты от мусора и налёта
— закрепить контакты держателем, так чтобы можно их концы спаять вместе.
— обработать концы контактов флюсом
— нагретым паяльником подцепить кусочек припоя
— приложить данный расплавленный припой к зачищенным концам
— подождать несколько секунд и проверить надёжность спайки.

2. Правильная организация рабочего стола

Очень важно организовать своё рабочее место.
— паяльная станция должна быть рядом с ведущей рукой (для правшей -справа, для левшей слева).
— провода от паяльной станции располагаются как можно дальше от нагретого паяльника.
— в противоположной стороне от паяльной станции располагайте инструменты: флюс, кусачки, инструмент для снятия изоляции
— по середине располагается держатель и контакты.
— рядом нет ничего что могло бы вызвать возгорание или тление.
— по возможности работать с открытой форточкой или иметь специальный воздухоотводный фильтр.

3. Многократная тренировка

С первого раза спаять хорошо получается у единиц. Поэтому необходима многократная тренировка. Если вы будете использовать данный алгоритм, что описан выше, то такая тренировка намного сократится.

Ниже представлено видео о правильной пайки.

Всем приятной пайки.
